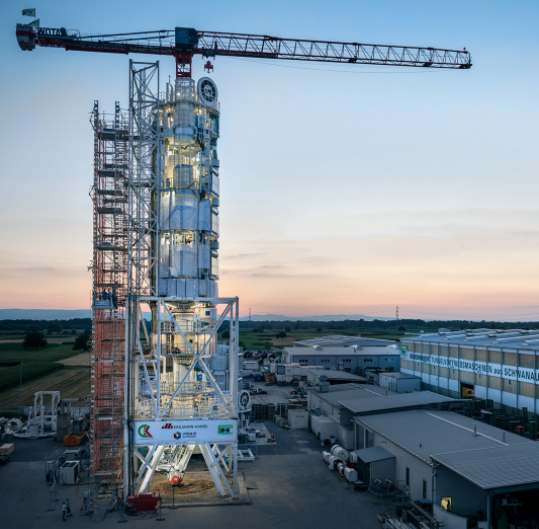

截削式豎井掘進機SBR（Shaft Boring Roadheader）用于在軟質至中硬質巖石地質條件下進行獨頭巷道的機械化掘進。與安裝硬巖刀盤的立式刀盤豎井掘進機SBM相比，截削式豎井掘進機SBR安裝了截割臂和一個橫軸旋轉的截割頭，這樣可以挖掘7至12米之間各種直徑的豎井。基于海瑞克的VSM下沉式豎井掘進技術，截削式豎井掘進機SBR比常規工藝具有更高的職業安全水平以及更好的隧道掘進作業表現。

截削式豎井掘進機SBR快速安全地進行豎井掘進，最大深度可達1600米

截削式豎井掘進機SBR優勢特點：

從上部的工作平臺可對系統進行遠程操控

下沉速度更快

工作步驟平行處理

截削式豎井掘進機可自身調整，開挖不同直徑和形狀的井筒，采用不同的支護方式

使用了久經驗證的開挖裝置和物料運輸系統

成熟的技術是創新的基礎

海瑞克研發的VSM下沉式豎井掘進技術在很多項目中得到廣泛的應用和認可。基于這些項目經驗，截削式豎井掘進機SBR以VSM下沉式豎井掘進技術為基礎，通過安裝專用的截割臂和截割頭，滿足了礦山行業的高要求。截割臂是伸縮式的，一次作業可在整個豎井?dāng)嗝嫱诰?米深度。挖掘過程中，無需上下移動截削式豎井掘進機SBR。

作為切削循環的第一步，截割頭首先切出200毫米的深度。此后，銑挖頭沿順時針方向從豎井中心到井壁切削更多環形斷面。經過5個切削循環，豎井?dāng)嗝婢蜁?huì)下降1米。然后，截削式豎井掘進機SBR下沉，重新開始切削循環。

利用氣動出渣系統收集豎井底部的渣石，并將其運至抽吸罐。從截割臂上方的工作平臺，采用噴射混凝土、模架或錨固工藝對豎井壁進行加固。
